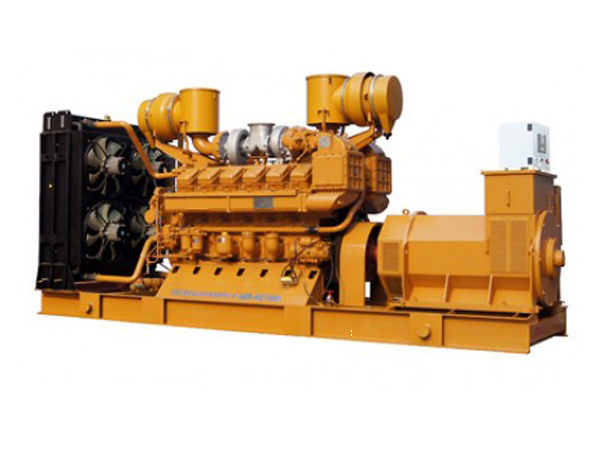

柴油發電機組由柴油機、燃油箱、交流同步發電機、控制屏、底盤、聯軸器、散熱器等組成，個別發電機還帶有消聲器和外罩，在港口、鐵路和工礦企業等領域應用廣泛。復雜多樣的安裝組件也決定了發電機安裝步驟的精細程度，安裝發電機在安裝前、安裝過程都有多個注意事項。下面就由合燦小編為您詳細介紹柴油發電機組安裝流程及注意事項。

　　

　　一、安裝準備

　　

　　1、基礎制作

　　
　　根據設計要求和產品技術文件的要求確定柴油發電機在混凝土基礎的標高、幾何尺寸，在基礎上預留機組地腳螺栓孔，發電機進場后，按實際安裝孔距埋入地腳螺栓?；A的混凝土強度等級必須符合設計要求。
　　

　　2、設備開箱檢驗

　　
　?。?）設備開箱檢查由建設單位、監理工程師、施工單位和設備生產廠家共同進行，并做好檢查記錄。
　　
　?。?）按照設備裝箱單，施工圖紙及設備技術文件核對柴油發電機及附件、備件。
　　
　?。?）柴油發電機及其輔助設備的銘牌齊全，外觀檢查無損傷及變形。
　　
　?。?）柴油發電機的容量、規格、型號必須符合設計要求，并具有出廠合格證和出廠技術文件。

　　
　　3、環境檢查

　　
　　（1）是否有充分的冷卻空氣；
　　
　?。?）是否有充分的新鮮吸入空氣；
　　
　?。?）是否有循環空氣排放口；
　　
　?。?）是否有煙氣排放口；
　　
　?。?）是否有輔助電源；
　　
　?。?）是否有便于運行與維修的空間；
　　
　?。?）是否有認可的噪聲水平；
　　
　?。?）是否有震動的隔離。

　　
　　二、安裝流程

　　

　　1、柴油發電機主機安裝

　　
　?。?） 在機組安裝前必須對現場進行詳細的考察，并根據現場實際情況編制詳細的運輸、吊裝及安裝方案。
　　
　　（2）對基礎的施工質量和防振措施進行檢查，保證滿足設計要求。
　　
　?。?）根據機組安裝位置、機組重量選用適當的起重設備和索具，將設備吊裝就位，機組運輸、吊裝須由起重工操作，電工配合進行。
　　
　?。?）使用墊鐵等固定鐵件實施穩機找平作業，預緊地腳螺栓。必須在地腳螺栓擰緊前完成找平作業。采用楔鐵找平時，應將一對楔鐵用點焊連接。
　　

　　2、發電機排氣、燃油、冷卻系統安裝

　　
　?。?）排氣系統的安裝：柴油發電機組的排氣系統由法蘭連接的管道、支撐件、波紋管和消聲器組成，在法蘭連接處應加石棉墊圈，排氣管管出口應經過打磨，消聲器安裝正確。機組與排煙管之間連接的波紋管不能受力，排煙管外側宜包一層保溫材料。
　　
　　（2）燃油、冷卻系統的安裝：主要包括儲油罐、機油箱、冷卻水箱、電加熱器、泵、儀表和管路的安裝。
　　

　　3、電氣設備的安裝

　　
　　（1）發電機控制箱（屏）是發電機的配套設備，主要是控制發電機送電及調壓。根據現場實際情況，小容量發電機的控制箱直接安裝在機組上，大容量發電機的控制屏則固定在機房的地面基礎上，或安裝在與機組隔離的控制室內，具體安裝方法應符合成套配電控制柜（屏、臺）安裝工藝標準。
　　
　?。?）對于500KW 以下的柴油發電機組，隨機組配有配套的控制箱（屏）和勵磁箱，對于500KW 以上的機組，機組生產商一般提出控制屏。
　　
　?。?） 根據控制屏和機組安裝的位置安裝金屬橋架，應符合電纜橋架安裝工藝標準。
　　

　　4、 機組接線

　　
　　（1）敷設電源回路、控制回路的電纜，并與設備進行連接，應符合電纜敷設工藝標準。
　　
　?。?）發電機及控制箱接線應正確可靠。饋電線兩端的相序必須與原供電系統的相序一致。
　　
　?。?）發電機隨機的配電柜和控制柜接線應正確無誤，所有緊固件應牢固，無遺漏脫落、開關、保護裝置的型號、規格必須符合設計要求。
　　

　　5、地線安裝

　　
　?。?）將發電機的中性線（工作零線）與接地母線用專用地線及螺母連接，螺栓防松裝置齊全，并設置標識。
　　

　　（2）將發電機本體和機械部分的可接近導體均應與保護接地（PE）或接地線（PEN）進行可靠連接。

　　

　　三、安裝注意事項

　　
　　1、柴油發電機組四周應留不小于1米空間，水箱端根據水箱芯子大小留置通風窗。要求為機組機房的較小尺寸，用戶可根據需要進行加大。
　　
　　2、柴油發電機組地基基礎應建在硬土地面上，夯實后，做200mm厚的混凝土地面，地面應平整。
　　
　　3、用戶在建造機房時，應在機組上方屋頂預埋起吊用工字鋼（≤250KW以下可不要），以備日后維修用。
　　
　　4、機房應通風良好，地面應平整、防滑。
　　
　　5、機組排氣管內徑不應小于柴油機排氣口直徑，彎管不宜超過3個，彎管角度應大于90度，排氣管應有支撐或吊裝支架，保證機組消音器，增壓器等不受力。
　　
　　6、安裝地的周圍應保持清潔，避免在附近放置能產生酸性、堿性等腐蝕性氣體和蒸汽的物品。有條件的應配置滅火裝置。
　　
　　7、發電機組外殼必須有可靠的保護接地，對需要有中性點直接接地的發電機，則必須由專業人員進行中性接地，并配置防雷裝置，嚴禁利用市電的接地裝置進行中性點直接接地。與市電的雙向開關必須十分可靠，以防倒送電。雙向開關的接線可靠性需經過當地供電部門的檢驗認可。
　　
　　8、在室內使用，必須將排煙管道通導室外，管徑必須消音器的出煙管直徑，所接之管路的彎頭不宜超過3個，以保證排煙暢通，并應將管子向下傾斜5-10度，避免雨水注入；若排氣管時垂直向上安裝的，則必須加裝防雨罩。
　　
　　以上就是柴油發電機組安裝流程及注意事項。我們注意到安裝柴油發電機需要在安裝前對設備進行檢驗，安裝過程中對主機、排氣、燃油等都有各自的安裝要求，此外安裝中還需要注意通風、清潔、排煙等小細節。河南合燦電力科技有限公司是一家以柴油發電機組銷售和售后服務為主體的公司，公司產品廣泛應用于公路、醫院、機場、油田等領域，贏得了廣大用戶的好評和信賴，歡迎您來電或者留言咨詢！
